全釩液流電池儲能系統主要由哪些部分構成？讓長宜環境來告訴您：

一、 電堆系統

雙極板：導電并分隔單電池單元。

電極：碳基材料（如石墨氈），提供氧化還原反應界面。

離子交換膜（如Nafion膜）：選擇性透過H?，隔離正負極電解液。

電極框/密封墊：固定電極并確保密封性。

端板與集流板：匯集電流并支撐電堆結構。

二、電解液系統

正極電解液：含VO2?/VO??的硫酸溶液（1.5–1.8 mol/L）。

負極電解液：含V2?/V3?的硫酸溶液（濃度同正極）。

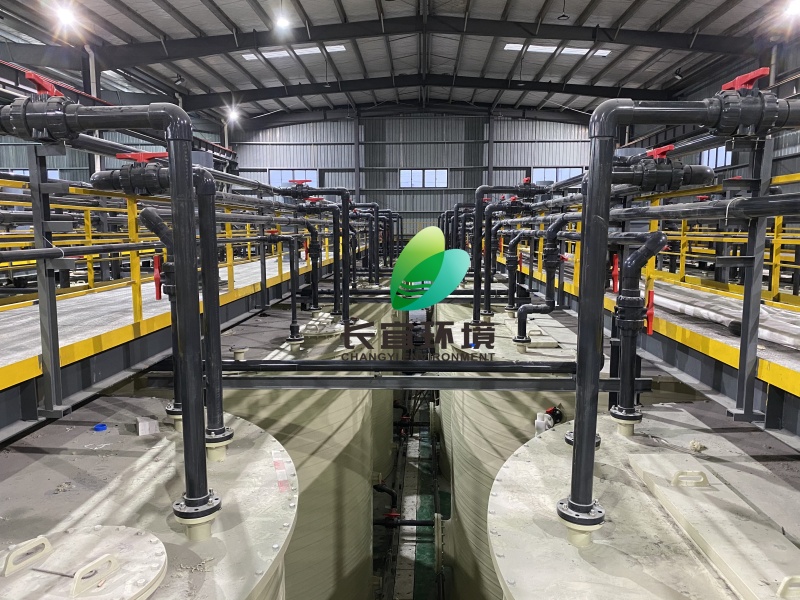

儲罐：PPH材質無焊縫儲罐，分設正負極儲液罐，容積決定系統容量。

循環泵：耐酸腐蝕泵體（如蠕動泵），驅動電解液流經電堆。

管路：耐腐蝕管道連接儲罐與電堆，確保密封性。

三、控制系統

電池管理系統（BMS）：

監測電解液狀態（溫度、液位、離子濃度）及電堆運行參數。

通過PLC實現充放電策略優化與故障診斷。

功率轉換系統（PCS）：

雙向逆變器：實現直流（電池）與交流（電網）電能轉換。

變壓器與并網開關：匹配電網電壓等級并控制并網/離網切換。

中央控制系統（CCS）：

集成人機交互界面，遠程監控系統狀態及調度充放電模式。

四、輔助系統

熱管理系統：維持電解液溫度在10–40℃（避免析出沉淀）。

安全防護系統：

泄漏檢測傳感器與排液地溝。

過壓/過流保護裝置及應急停機機制。

支撐結構：

鋼結構平臺或混凝土基座，承載儲罐與電堆。

五、設計特點：

功率容量解耦：電堆規模決定功率，電解液體積決定容量。

靈活擴展：增加儲罐容積即可提升儲能時長（＞4小時場景優勢顯著）。

本質安全：水基電解液無燃爆風險，適用電網側大規模儲能。
